14.SpringCloud Stream Basic

发表于 | 分类于

Spring Cloud Stream

简介

Spring Cloud Stream 是一个消息驱动的微服务应用。

主要用途是，简化开发，统一抽象，使微服务对于消息中间件的使用与切换更加方便。

1577684713157

基本概念

Source：Stream发送源

  • 近义词：producer，publisher

Sink：Stream接收器

  • 近义词：Consumer，subscriber

Processor：发送与接收之间的东西，比如管道，一种过程

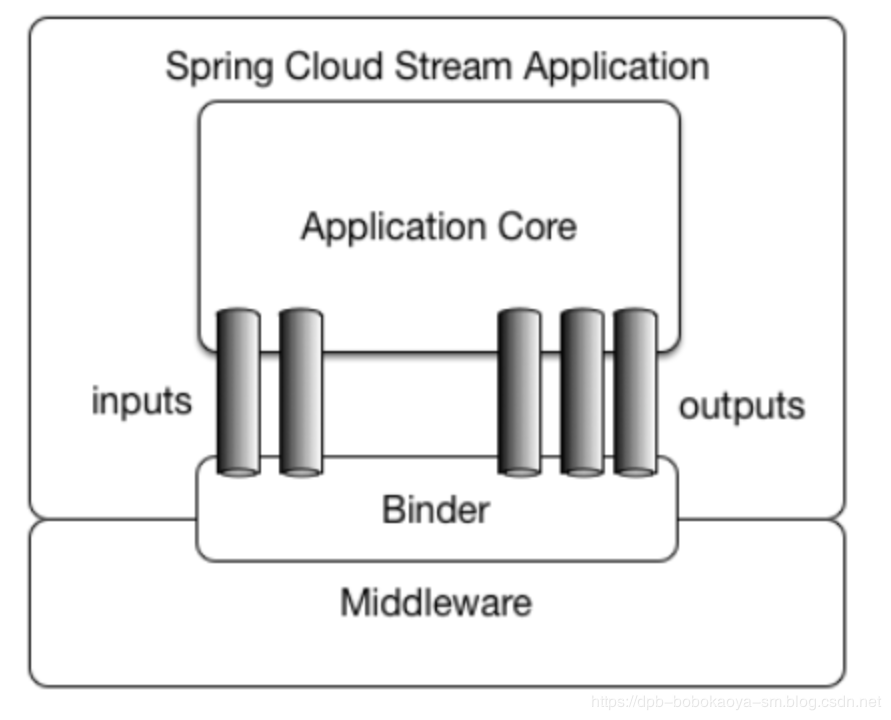

官方架构图

在这里插入图片描述

组成 说明
Middleware 中间件，目前只支持RabbitMQ和Kafka
Binder Binder是应用与消息中间件之间的封装，目前实行了Kafka和RabbitMQ的Binder，通过Binder可以很方便的连接中间件，可以动态的改变消息类型(对应于Kafka的topic，RabbitMQ的exchange)，这些都可以通过配置文件来实现
inputs 输入管道，用来消费消息
outputs 输出管道，用来发送消息
application 应用

重要注解

  • @Input 注解标识输入通道，通过该输入通道接收到的消息进入应用程序
  • @Output 注解标识输出通道，发布的消息将通过该通道离开应用程序
  • @StreamListener 监听队列，用于消费者的队列的消息接收
  • @EnableBinding 指信道channel和exchange绑定在一起

对于SpringCloud整合消息中间件，使用这四个注解非常关键，配合一些配置的使用，可以非常简单方便实现

快速入门

这里我们使用RabbitMQ进行整合

准备工作

RabbitMQ的安装与启动，包括一些RabbitMQ的基础知识，如果没学过的，可以先看一下这个博客https://pacee1.github.io/categories/rabbitmq/

这里我们分为生产端和消费端，需创建两个Module，两个Module的Maven依赖是一样的：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>1.5.13.RELEASE</version>
</parent>

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>Dalston.SR5</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>
<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-eureka</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-stream-rabbit</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
    </dependency>
</dependencies>

生产端

1.创建Source接口

1
2
3
4
5
public interface MySource {

    @Output("stream-exchange")
    MessageChannel send();
}

这里非常简单

  • 编写一个方法，方法的返回值固定为MessageChannel或其子类SubscribableChannel
  • 并添加@Output注解
    • 其参数值是Exchange的名称
    • 这里也可以在配置文件中修改，如果不配置，默认为Exchange名称
    • 如果Rabbit中没有此Exchange，会进行自动创建

2.创建主程序类

1
2
3
4
5
6
7
@SpringBootApplication
@EnableBinding(MySource.class)
public class Application {
    public static void main(String[] args) {
        SpringApplication.run(Application.class,args);
    }
}

主程序类主要是使用@EnableBinding注解，将接口绑定

3.添加配置文件

1
2
3
4
5
6
7
8
9
spring.application.name=stream-producer
server.port=8081

#rebbitmq 链接信息
spring.rabbitmq.host=192.168.56.120
spring.rabbitmq.port=5672
spring.rabbitmq.username=guest
spring.rabbitmq.password=guest
spring.rabbitmq.virtualHost=/

主要是添加rabbitmq配置，这里其实还可以配置很多东西，比如消息限流，签收模式修改等等，因为主要是说SpringCloud，所以就不过多介绍了

4.创建Send发送的单元测试类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@RunWith(SpringRunner.class)
@SpringBootTest(classes=Application.class)
public class SendTest {

    @Autowired
    private MySource source;

    @Test
    public void send(){
        String msg = "msg from source";
        Message message = MessageBuilder
                .withPayload(msg.getBytes())
                .build();
        source.send().send(message);
    }
}

这里简单的发送了一条消息，使用MessageBuilder构建

消费端

1.创建Sink接口

1
2
3
4
5
6
public interface MySink {

    @Input("stream-exchange")
    SubscribableChannel consume();

}

对于消息消费，使用@Input

2.创建主程序类

1
2
3
4
5
6
@SpringBootApplication
public class Application {
    public static void main(String[] args) {
        SpringApplication.run(Application.class,args);
    }
}

3.添加配置文件

1
2
3
4
5
6
7
8
9
spring.application.name=stream-consumer
server.port=8080

#rebbitmq 链接信息
spring.rabbitmq.host=192.168.56.120
spring.rabbitmq.port=5672
spring.rabbitmq.username=guest
spring.rabbitmq.password=guest
spring.rabbitmq.virtualHost=/

4.创建监听Service

1
2
3
4
5
6
7
8
9
@Service
@EnableBinding(MySink.class)
public class ConsumerService {

    @StreamListener("stream-exchange")
    public void consume(byte[] msg){
        System.out.println("consumer：" + new String(msg));
    }
}

监听Service有几个重要步骤

  • 添加@Service注解，主要是将Bean注入到容器中
  • 添加@EnableBinding，将接口绑定
  • 添加@StreamListener，表名这是一个监听方法，其值是监听的Exchange
  • 方法的入参是消息格式，默认是byte[]二进制格式，也可以重载方法使用String，Object

测试

先开启消费端

1
2
3
4
5
6
declaring queue for inbound: stream-exchange.anonymous.ULBeVPzISWKUAOrW99_F5Q, bound to: stream-exchange
Attempting to connect to: [192.168.56.120:5672]
Created new connection: rabbitConnectionFactory#5fd8dd66:0/SimpleConnection@762a10b6 [delegate=amqp://guest@192.168.56.120:5672/, localPort= 3811]
started inbound.stream-exchange.anonymous.ULBeVPzISWKUAOrW99_F5Q
Adding {message-handler:inbound.stream-exchange.default} as a subscriber to the 'bridge.stream-exchange' channel
started inbound.stream-exchange.default

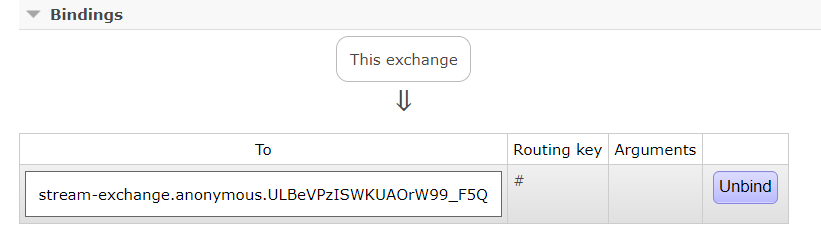

在控制台日志中可以看到，连接了RabbitMQ服务器，并且因为没有stream-exchange交换机，进行创建并创建Queue进行绑定，接着看下RabbitMQ的控制台：

1577698158999

可以看到，默认创建了一个queue，为topic类型交换机，路由键为#，即所有消息都会被映射

接着我们执行生产端的单元测试，发送一条消息

1577698222141

消息成功被消费

消息分组与分区

消息分组

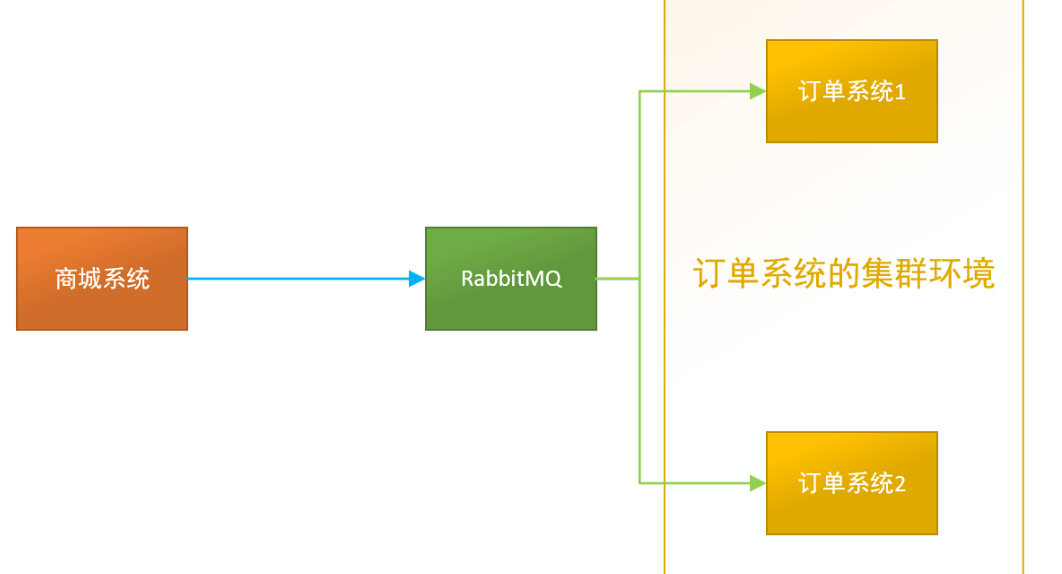

在快速入门中，如果有多个消息接收者，那么消息生产者发送的消息会被多个消费者都接收到，这种情况在某些实际场景下是有很大问题的，比如在如下场景中，订单系统我们做集群部署，都会从RabbitMQ中获取订单信息，那如果一个订单同时被两个服务获取到，那么就会造成数据错误，我们得避免这种情况。这时我们就可以使用Stream中的消息分组来解决了！

1577700520530

在Stream中处于同一个group中的多个消费者是竞争关系。就能够保证消息只会被其中一个应用消费一次。不同的组是可以消费的，同一个组内会发生竞争关系，只有其中一个可以消费。

通过案例我们来演示看看，我们改造之前的服务，为其再添加一个消费端stream-consumer2

改造生产端

1.新创建一个Source接口

1
2
3
4
5
6
7
public interface GroupSource {

    String OUTPUT = "streamGroupExchange";

    @Output(GroupSource.OUTPUT)
    SubscribableChannel send();
}

这里我们使用Channel名称为streamGroupExchange，之后需要在配置文件中配置

2.修改启动器类绑定

1
2
3
4
5
6
7
@SpringBootApplication
@EnableBinding(GroupSource.class)
public class Application {
    public static void main(String[] args) {
        SpringApplication.run(Application.class,args);
    }
}

3.修改配置文件

1
2
3
4
5
6
7
8
9
10
11
spring.application.name=stream-producer
server.port=8081

#rebbitmq 链接信息
spring.rabbitmq.host=192.168.56.120
spring.rabbitmq.port=5672
spring.rabbitmq.username=guest
spring.rabbitmq.password=guest
spring.rabbitmq.virtualHost=/

spring.cloud.stream.bindings.streamGroupExchange.destination=stream-group-exchange

主要是最后一局，规则为：

spring.cloud.stream.bindings.(Channel通道名).destination，这样就绑定交换机为stream-group-exchange

4.修改发送消息单元测试类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@RunWith(SpringRunner.class)
@SpringBootTest(classes=Application.class)
public class SendTest {

    @Autowired
    private GroupSource source;

    @Test
    public void send(){
        String msg = "msg from source";
        Message message = MessageBuilder
                .withPayload(msg.getBytes())
                .build();
        source.send().send(message);
    }
}

改造消费端

1.新创建一个Sink接口

1
2
3
4
5
6
7
public interface GroupSink {

    String INPUT = "streamGroupExchange";

    @Input(GroupSink.INPUT)
    SubscribableChannel consume();
}

2.修改监听器类

1
2
3
4
5
6
7
8
9
@Service
@EnableBinding(GroupSink.class)
public class ConsumerService {

    @StreamListener(GroupSink.INPUT)
    public void consume(byte[] msg){
        System.out.println("consumer：" + new String(msg));
    }
}

3.修改配置文件

1
2
spring.cloud.stream.bindings.streamGroupExchange.destination=stream-group-exchange
spring.cloud.stream.bindings.streamGroupExchange.group=consumer

添加group，分组

4.创建一个consumer2，配置和consumer一样

测试

我们将consumer1和consumer2的group设置一样的，启动测试

1577704840819

1577704833857

可以看到，被consumer2消费4条，consumer1只消费了1条，他俩是竞争关系。

通过消息分组，解决了重复消费的问题

消息分区

消息分区是为了解决消息分组中竞争问题的，通过消息分区，可以实现同一个消息始终是一个消费者进行接收消费。

修改consumer1配置文件

1
2
3
4
5
6
7
## 分区
# 开启分区
spring.cloud.stream.bindings.streamGroupExchange.consumer.partitioned=true
# 应用数量
spring.cloud.stream.instanceCount=2
# 分区索引
spring.cloud.stream.instanceIndex=1

修改consumer2配置文件

1
2
3
4
5
6
7
## 分区
# 开启分区
spring.cloud.stream.bindings.streamGroupExchange.consumer.partitioned=true
# 应用数量
spring.cloud.stream.instanceCount=2
# 分区索引
spring.cloud.stream.instanceIndex=1

修改producer生产者配置文件

1
2
3
4
5
6
7
## 消息分区配置
# 分区键配置，可以根据不同业务场景进行配置，这里使用headers中的partitionKey值
# 如果分区键值为0，则使消费方instanceIndex=0的消费
# 同样如果为1，则使instanceIndex=1的消费
spring.cloud.stream.bindings.streamGroupExchange.producer.partition-key-expression=headers['partitionKey']
# 设置分区数量，这里我们有两个消费者，所以为2
spring.cloud.stream.bindings.streamGroupExchange.producer.partition-count=2

修改单元测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
@Test
public void send2(){
    String msg = "msg from source to partition0";
    Message message = MessageBuilder
            .withPayload(msg.getBytes())
            .setHeader("partitionKey",0)
            .build();
    for (int i = 0; i < 5; i++) {
        source.send().send(message);
    }

    String msg2 = "msg from source to partition1";
    Message message2 = MessageBuilder
            .withPayload(msg2.getBytes())
            .setHeader("partitionKey",1)
            .build();
    for (int i = 0; i < 5; i++) {
        source.send().send(message2);
    }
}

这里我是在Header中添加了自定义的partitionKey属性，在配置文件中使用headers['partitionKey']，这样这10条消息会分别发给分区一5条，分区二5条

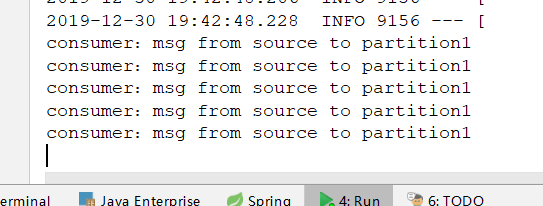

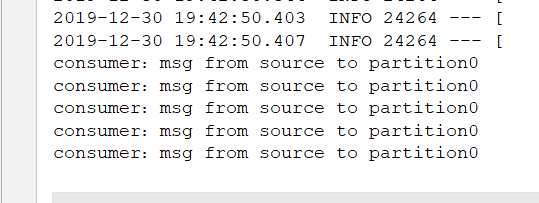

重启两个消费端，并启动生产端单元测试查看：

1577706301857

1577706306920

正确消费属于各自分区的消息
