07.SpringCloud Ribbon Basic

一、理论基础

1.客户端负载均衡（Ribbon）

客户端实现负载均衡，在SpringCloud中使用NetFlix的Ribbon

1575535542283

如图，负载均衡器和Client实例是在一起的，即一个完整的应用

好处：是比较稳定的，如果负载均衡器出问题的话，只会一个应用出问题，而不是整个应用都出问题。如果多个Client实例绑定到一台负载均衡器时，负载均衡器宕机就会导致全部出问题。

不足：升级的成本高，

2.服务端负载均衡（Zuul）

服务端实现负载均衡，在SpringCloud中使用Zuul实现

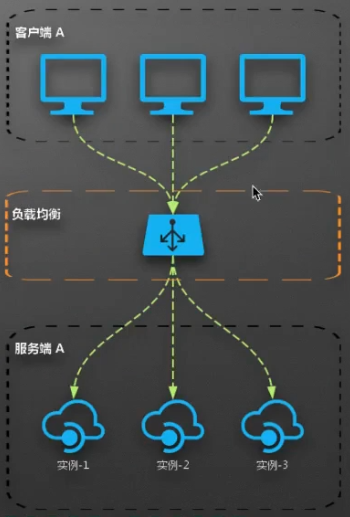

1575535918281

可以清楚的看到，多个Client实例是绑定到一台负载均衡器上的。有一个单独的负载均衡层，而不是和Client在一个层次。

好处：统一维护，成本低

不足：一旦故障，影响大，不够稳定

3.调度算法

调度算法有多种，每个负载均衡器的实现也不同，主要有：

先来先服务：类似队列
最早截止时间优先
最短保留时间优先
固定优先级：类似有一个权重，固定请求，比如0.5，即50%的概率请求某个
轮询
多级别队列

二、NetFlix Ribbon

下面我们先了解下SpringCloud Ribbon，先从固定ip请求服务开始

1.服务提供与消费

在之前笔记有说到，一个基础微服务架构中，具有注册中心，服务提供方与消费方，在之前Eureka学习时，只针对注册中心和服务提供方进行了说明，因为消费方是需要基于Ribbon的。

2.不使用Ribbon的消费

需要初始化两个应用，一个提供方，一个消费方

提供方

需要的依赖有springboot,cloud,web,actuator

配置文件application.properties：

## 服务提供方
spring.application.name = spring-cloud-service-provider

### 服务端口
server.port = 9090

### 管理安全失效
management.security.enabled = false

写一个Controller，用来提供服务：

@RestController
public class ServiceProviderController {

    @Value("${server.port}")
    private Integer port;

    @PostMapping("/greeting")
    public String greeting(@RequestBody User user) {
        return "Greeting , " + user + " on port : " + port;
    }

}

很简单的服务，传入User的参数并打印出来，User具有id和name字段

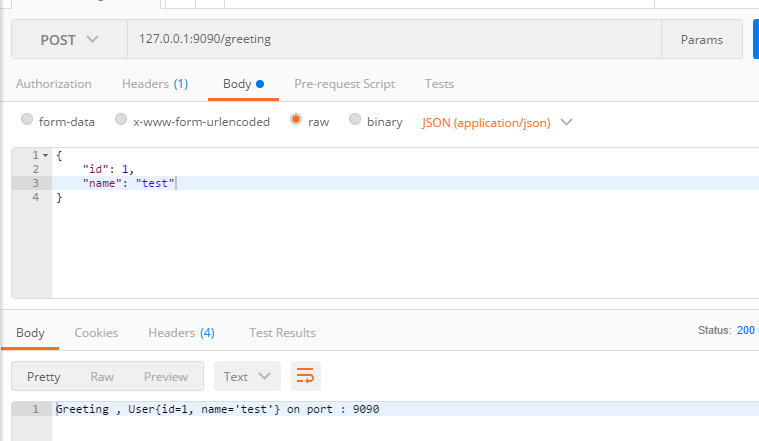

这里我们启动服务后用postman测试一下：

1575547772340

成功请求，然后编写服务消费方

消费方

需要的依赖有springboot,cloud,web,actuator

编写application.properties:

## 服务消费方
spring.application.name = spring-cloud-ribbon-client
### 服务端口
server.port = 8080
### 管理安全失效
management.security.enabled = false

编写Controller：

@RestController
public class ClientController {

    @Autowired
    private RestTemplate restTemplate;

    @GetMapping("")
    public String index() {
        User user = new User();
        user.setId(1L);
        user.setName("pace");
        return restTemplate.postForObject("http://localhost:9090/greeting",user, String.class);
    }

}

需要注意的是，这里我们使用RestTemplate作为服务请求方式，即RESTful，postForObject方法即使用post请求提供方

在启动器类上初始化RestTemplate：

@SpringBootApplication
public class SpringCloudLesson6Application {

	public static void main(String[] args) {
		SpringApplication.run(SpringCloudLesson6Application.class, args);
	}

    @Bean
    public RestTemplate restTemplate(){
        return new RestTemplate();
    }
}

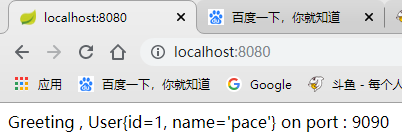

这样我们访问 http://localhost:8080/

1575548007160

成功打印信息

3.使用Ribbon

提供方不变，需要是消费方有所变化

启动器类：

@SpringBootApplication
@RibbonClients({
        @RibbonClient(name = "spring-cloud-service-provider")
})
public class SpringCloudLesson6Application {

	public static void main(String[] args) {
		SpringApplication.run(SpringCloudLesson6Application.class, args);
	}

	@LoadBalanced // 开启Ribbon
    @Bean
    public RestTemplate restTemplate(){
        return new RestTemplate();
    }
}

在之前的基础上添加了三个注解，其中@RibbonClients可以不写，这里只是展示如果需要配置多个RibbonClient时的使用方式，而@LoadBalanced是告诉RestTemplate开启了负载均衡。

配置文件application.properties：

## 服务消费方
spring.application.name = spring-cloud-ribbon-client
### 服务端口
server.port = 8080
### 管理安全失效
management.security.enabled = false

# 请求映射地址
spring-cloud-service-provider.ribbon.listOfServers=http://127.0.0.1:9090

多配置了一个请求映射地址，编写格式为：启动器类上的name.ribbon.listOfServers=xxx

注意这里listOfServers不能写成list-of-servers

Controller：

@GetMapping("")
public String index() {
    User user = new User();
    user.setId(1L);
    user.setName("pace");
    return restTemplate.postForObject("http://spring-cloud-service-provider/greeting",user, String.class);
}

请求路径由ip+端口改为了应用名称

原理

这里简单探寻下原理，具体的源码分析放到后面来说：

可以简单的思考下，关于Ribbon的配置只是做了应用名与ip端口的映射，而最主要的讲请求路径的转换还是由RestTemplate来做的，并且多加了一个@LoadBalanced注解，也可以理解为是开启了负载均衡。

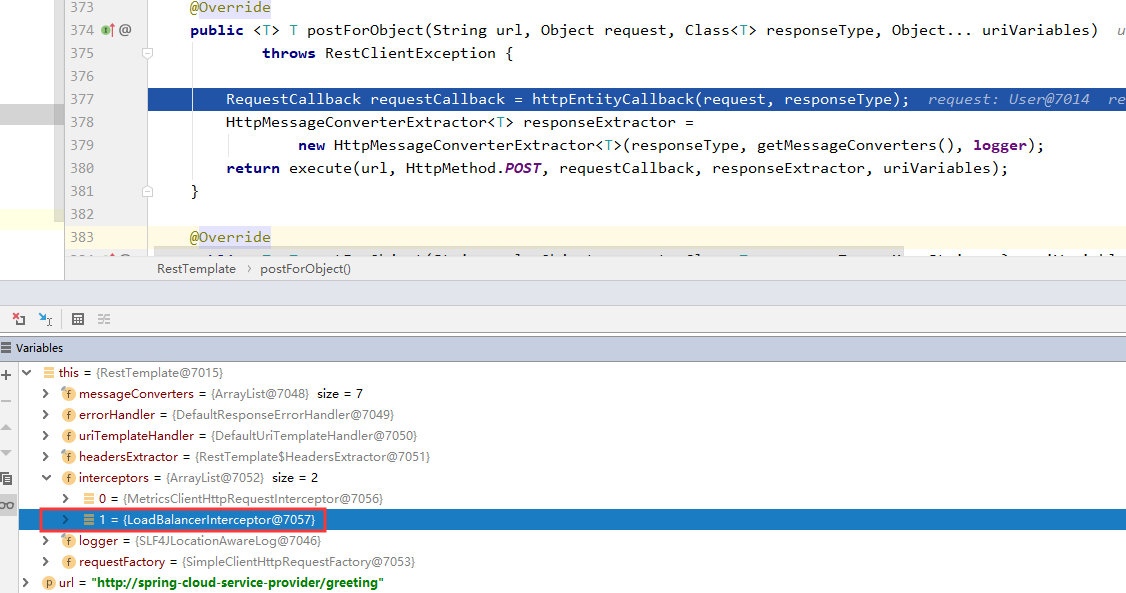

这里我们断点进入 restTemplate.postForObject()请求

1575549697157

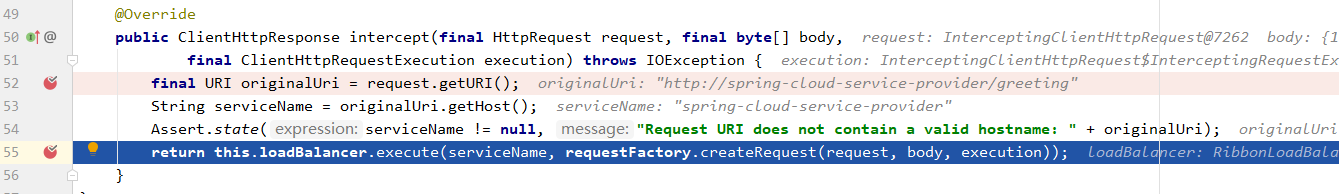

由上图可以明显的看到，有一个负载均衡拦截器LoadBalancerInterceptor，这是一个很重要的拦截器，在负载均衡中使用颇多：

1575550328128

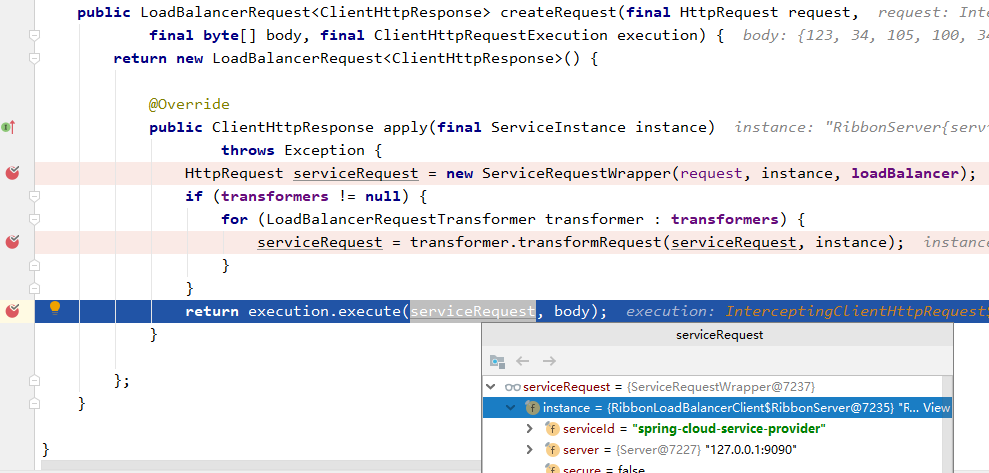

进入这个类就能看到我们所写的应用名称了，F7再次进入return的这个方法

1575550207666

这里就会进行负载均衡，将我们的应用名称映射成ip+端口，更深层次的转义等之后在研究。

问题

这里有一个问题，在我们使用RestTemplate发送post请求时，请求的路径虽然为应用名称，但是在配置文件中还是需要配置服务提供方的IP+端口，所以我们必须要明确知道提供方的IP端口，才能这样使用，当服务一多，维护起来也不是很方便

三、Ribbon整合Eureka

Eureka Server

先创建一个单机版的注册中心

添加Maven依赖：

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-eureka-server</artifactId>
</dependency>

也是非常简单，配置文件：

## Eureka Serer
spring.application.name = spring-cloud-eureka-server
## 服务端口
server.port = 10001

### 取消向注册中心注册
eureka.client.register-with-eureka=false
# 取消拉去注册中心信息
eureka.client.fetch-registry=false

# 取消Peer 8761节点添加
eureka.instance.hostname=localhost

启动器类添加注解：

@SpringBootApplication
@EnableEurekaServer
public class SpringCloudLesson6EurekaServerApplication {

	public static void main(String[] args) {
		SpringApplication.run(SpringCloudLesson6EurekaServerApplication.class, args);
	}
}

调整服务提供方

之前我们提供方没有采用Eureka的方式，而是简单的REST服务

添加Maven依赖：

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-eureka</artifactId>
</dependency>

添加配置文件：

1 2	# 注册Eureka eureka.client.service-url.defaultZone=http://localhost:10001/eureka

添加注解：

@SpringBootApplication
@EnableDiscoveryClient
public class SpringCloudLesson6ServiceProviderApplication {

	public static void main(String[] args) {
		SpringApplication.run(SpringCloudLesson6ServiceProviderApplication.class, args);
	}
}

调整Ribbon消费者

和提供者一样，添加Eureka依赖，配置文件与注解。

配置文件：

## 服务消费方
spring.application.name = spring-cloud-ribbon-client
### 服务端口
server.port = 8080
### 管理安全失效
management.security.enabled = false

eureka.client.service-url.defaultZone=http://127.0.0.1:10001/eureka

#spring-cloud-service-provider.ribbon.listOfServers=http://127.0.0.1:9090

可以看到，这时我们没有在配置listOfServers了，即关于应用名称与ip端口的映射是从注册中心取的，再次请求

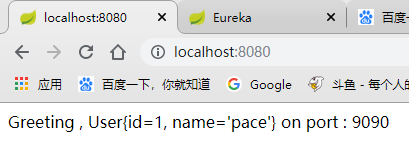

1575553028036

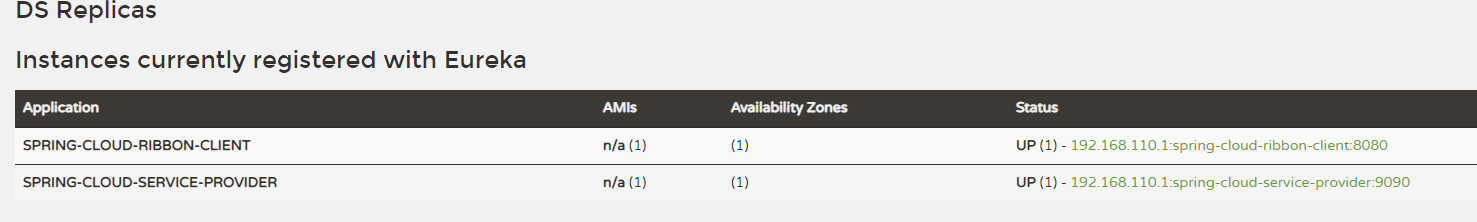

正确请求，再查看注册中心

1575553046825

正确装载两个节点

启动多服务提供方

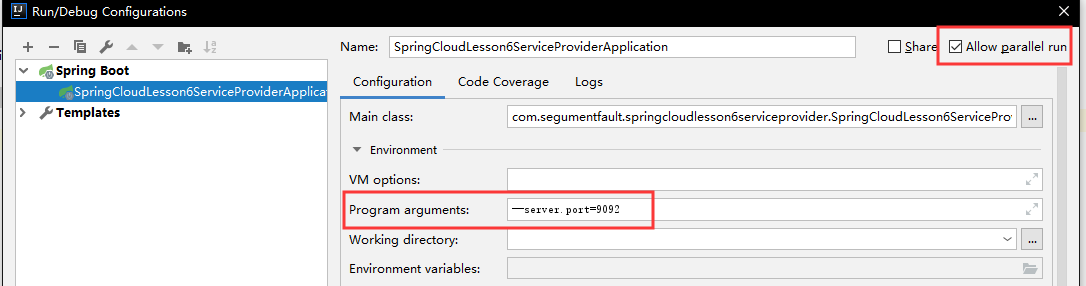

这时我们再启动两个服务提供方，用启动参数修改端口为9091与9092，来查看是否能正确负载均衡到各个节点，并查看他的调度算法

1575553203567

1575553212626

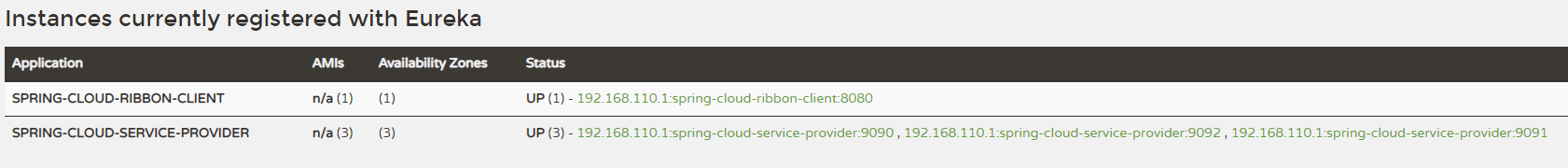

启动了三个服务提供方

1575553228485

1575553281914

1575553271056

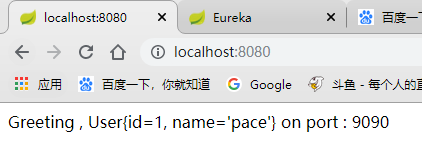

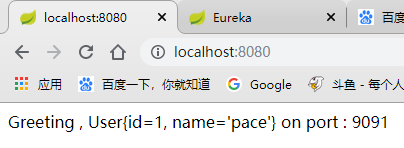

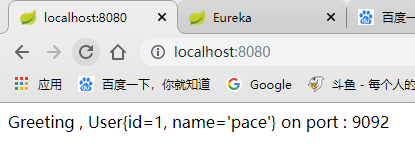

在请求三次后，可以发现，依次请求9090,9091,9092，说明使用的是轮询算法。

四、自定义IRule，IPing

IRule

创建Bean继承`AbstractLoadBalancerRule`

扩展 AbstractLoadBalancerRule ： MyRule

public class MyRule extends AbstractLoadBalancerRule {

    @Override
    public void initWithNiwsConfig(IClientConfig clientConfig) {

    }

    @Override
    public Server choose(Object key) {

        ILoadBalancer loadBalancer = getLoadBalancer();

        //获取所有可达服务器列表
        List<Server> servers = loadBalancer.getReachableServers();
        if (servers.isEmpty()) {
            return null;
        }

        // 永远选择最后一台可达服务器
        Server targetServer = servers.get(servers.size() - 1);
        return targetServer;
    }

}

将 `MyRule` 暴露成 `Bean`

通过RibbonClientConfiguration学习源码：

@Bean
@ConditionalOnMissingBean
public IRule ribbonRule(IClientConfig config) {
   if (this.propertiesFactory.isSet(IRule.class, name)) {
      return this.propertiesFactory.get(IRule.class, config, name);
   }
   ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
   rule.initWithNiwsConfig(config);
   return rule;
}

/**
 * 将 {@link MyRule} 暴露成 {@link Bean}
 *
 * @return {@link MyRule}
 */
@Bean
public IRule myRule() {
    return new MyRule();
}

这样，我们就成功自定义了轮询规则

IPing

IPing和IRule差不多，是用作ping服务的，判断是否连接中断

创建Bean实现IPing接口

public class MyPing implements IPing {

    @Override
    public boolean isAlive(Server server) {

        String host = server.getHost();
        int port = server.getPort();
        // /health endpoint
        // 通过 Spring 组件来实现URL 拼装
        UriComponentsBuilder builder = UriComponentsBuilder.newInstance();
        builder.scheme("http");
        builder.host(host);
        builder.port(port);
        builder.path("/health");
        URI uri = builder.build().toUri();

        RestTemplate restTemplate = new RestTemplate();

        ResponseEntity responseEntity = restTemplate.getForEntity(uri, String.class);
        // 当响应状态等于 200 时，返回 true ，否则 false
        return HttpStatus.OK.equals(responseEntity.getStatusCode());
    }

}

添加Bean到配置文件中

通过学习PropertiesFactory 源码：

public PropertiesFactory() {
	classToProperty.put(ILoadBalancer.class, "NFLoadBalancerClassName");
	classToProperty.put(IPing.class, "NFLoadBalancerPingClassName");
	classToProperty.put(IRule.class, "NFLoadBalancerRuleClassName");
	classToProperty.put(ServerList.class, "NIWSServerListClassName");
	classToProperty.put(ServerListFilter.class, "NIWSServerListFilterClassName");
}

可知NFLoadBalancerClassName 等是可以配置的，所以我们在配置文件中配置我们自己的Ping规则

1
2
3

## 扩展 IPing 实现 全限定类名，修改成自己的
user-service-provider.ribbon.NFLoadBalancerPingClassName = \
  com.enbuys.spring.cloud.user.ribbon.client.ping.MyPing

五、负载均衡核心接口

实际请求客户端

LoadBalancerClient
- RibbonLoadBalancerClient

负载均衡上下文

LoadBalancerContext
- RibbonLoadBalancerContext

负载均衡器

ILoadBalancer
- BaseLoadBalancer
- DynamicServerListLoadBalancer
- ZoneAwareLoadBalancer
- NoOpLoadBalancer

负载均衡规则

核心规则接口

IRule
- 随机规则：RandomRule
- 最可用规则：BestAvailableRule
- 轮训规则：RoundRobinRule
- 重试实现：RetryRule
- 客户端配置：ClientConfigEnabledRoundRobinRule
- 可用性过滤规则：AvailabilityFilteringRule
- RT权重规则：WeightedResponseTimeRule
- 规避区域规则：ZoneAvoidanceRule

PING 策略

核心策略接口

IPingStrategy

PING 接口

IPing
- NoOpPing
- DummyPing
- PingConstant
- PingUrl

Discovery Client 实现

NIWSDiscoveryPing

对于这些接口的详细介绍以及Ribbon源码分析我们放到下一个笔记中讲解
